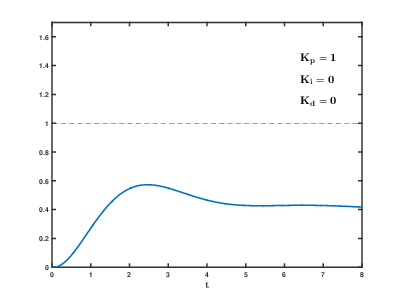

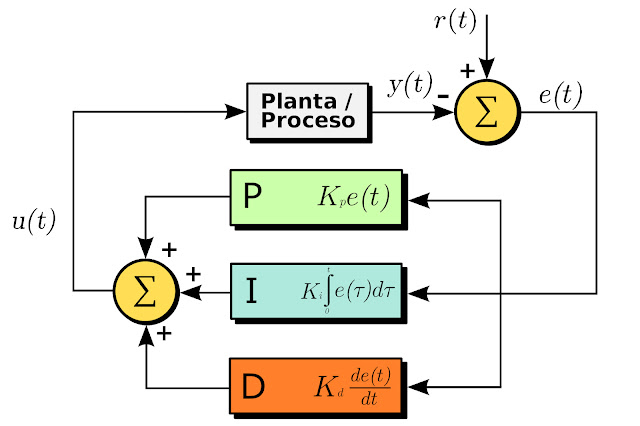

DIY controlador de Cautín para marcas cómo HAKKO, JBC, WELLER, QUICK, GOOT y/o CUALQUIER OTRO con control de PID y PWM
NOTA: para variar a la diveras puntas solo debe variar. R15 y JP3. Mientras el JP2 es solo para temas de ganacia en el amplificador, aquí más detalles.
- La resistencia R15, solo se usa para cautienes con MASA o carcasa o corasa aislado cómo hakko, JP3 se pone en modo PWM.
- Para puntas cómo JBC no va resistencia y se conmuta el JP3 en modo TP.
- Para temas de ganacia en el amplificador puede mover el JP2 a mayor resistencia.
- Para calentadores con termopar separado. no se debe usar R15 mover (+) en JP3 a TP "directo amplificador" y poner el (-) a GND
- NOTA: si no tiene el conversor USB a TTL, puede grabar el uC con una placa arduino. Incluso poniendo en una tarjetas de pruebas "protoboard" y luego poner a su placa.
- Se hace quitando el IC uC y se usa cuatro(04) cables
- Reset =>Reset; Tx =>Rx; Rx=>Tx y GND=>GND.
También vamos a mencionar que este circuito se puede adaptar para
controlar otras puntas solo será cuestión de modificar la cablería
(soldador de una sola punta)
Los datos mencionados son:* (-) GND terminal negativo también llamado 0Vol
* (+) Salida PWM es el terminal que se modula y se controla por PID
* (SENSOR + ) Donde se lectura de los Milivoltios para amplificar; este va con su contrapar (-)
OBSERVACIÓN: Si tiene algún cautin de 4 terminales será aún más facil. ya que puede sensar (sensor+) al amplificador y (-) a GND
Otra información que se a copiado, puede ver a continuación.
Connections to different tips/irons:
HAKKO: 907,T12. T15, T22, T30entre otros
JBC: C105, C210,C245 entre otros
VIDEO.
MATERIAL DEL PROYECTO
Circuito corregido y funcional para planchado "doble capa" y gerbet para fábrica
